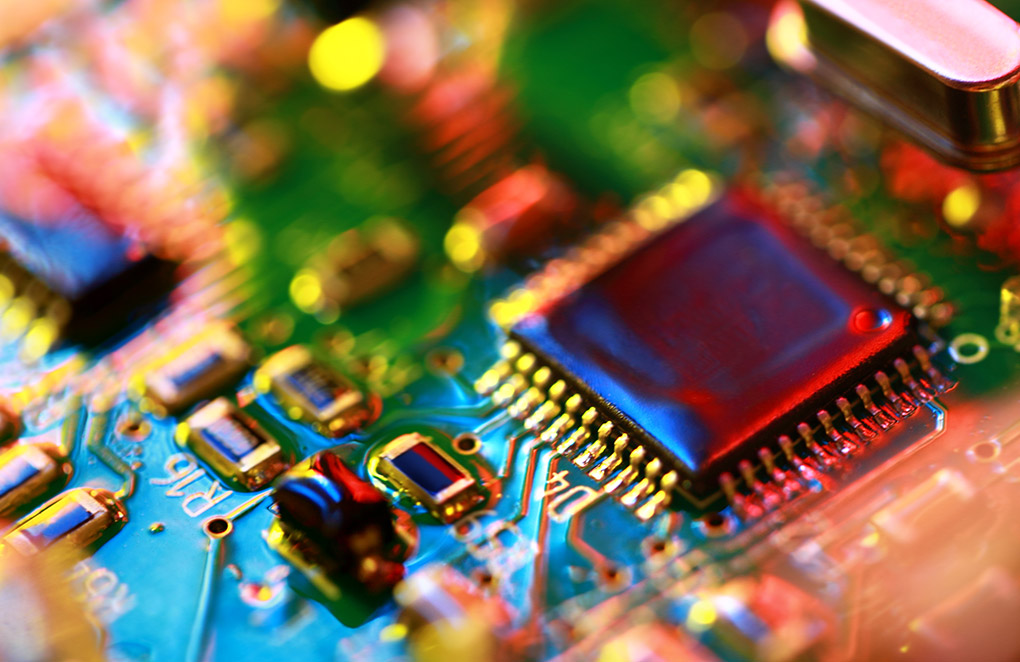

Płytka PCB to nic innego, jak dobrze znane obwody drukowane. W związku z tym taką płytkę znajdziemy w wielu różnych urządzeniach elektronicznych. Śmiało możemy stwierdzić, że płytki należące do tej kategorii towarzyszą nam na każdym etapie życia, ponieważ praktycznie każdy z nas korzysta na co dzień z jakiegoś urządzenia elektronicznego. Godne uwagi jest to, że płytki PCB mają szerokie zastosowanie, a więc korzystamy z nich w domach, ale też w przemyśle.
Spis treści
Płytka PCB – podstawowe informacje
Płytki PCB występują zarówno w tradycyjnych, jak i znacznie bardziej zaawansowanych układach elektronicznych. Wiele będzie zależało od naszych potrzeb, a czasami może zdarzyć się tak, że nie będziemy mieć żadnej styczności z płytkami PCB (jeśli nie jesteśmy zwolennikami nowoczesnych urządzeń i szeroko pojętej elektroniki). Nie da się ukryć, że właściwie zaprojektowany układ elektroniczny ma niebagatelny wpływ na poprawne funkcjonowanie całego urządzenia. To właśnie z tego względu tak dużą wagę przykłada się do jakości wykonania poszczególnych płytek. Za produkcję muszą odpowiadać wybitni profesjonaliści, którzy nie popełnią w tym zakresie żadnego błędu.
Płytka PCB – co z jej parametrami? Jak to wygląda w praktyce?
Przy ostatecznym wyborze ważną rolę odgrywają kluczowe parametry płytek PCB, a wśród nich możemy wyróżnić m.in.:
- grubość i sztywność (grube to te na poziomie powyżej 1,5 mm),
- elastyczność (zazwyczaj folia ma od 0,1 do 0,15 mm),
- obciążalność prądową (od kilkunastu do ponad 100 um),
- ilość warstw (do wyboru mamy płytki jednowarstwowe i wielowarstwowe),
- materiał wykonania (największym zainteresowaniem cieszą się płytki teflonowe, FR4 oraz CEM).
Przeanalizowanie powyższych parametrów technicznych to absolutna podstawa sukcesu, więc jeśli nie mamy żadnego pojęcia o płytkach PCB powinniśmy zwrócić się o pomoc do doświadczonych konstruktorów. To najprostsza droga do rozwiania własnych wątpliwości. Specjaliści wytłumaczą nam, czym tak właściwie są obwody drukowane i na jakiej zasadzie działają. Istotne jest to, abyśmy wiedzieli, że płytka PCB to płytka wykonana z materiału izolacyjnego, która musi być pokryta folią przewodzącą. Tylko w ten sposób będziemy mogli ją wykorzystać do skutecznego zamontowania poszczególnych komponentów elektronicznych.
Płytka PCB – na co musimy uważać?
Brak dostatecznie rozwiniętej wiedzy w zakresie płytek PCB może być dla nas bardzo dużym problemem, więc nigdy nie działajmy w pośpiechu, bo nie będzie z tego nic dobrego. Na samym początku powinniśmy dowiedzieć się nieco więcej na temat procesu powstawania takich płytek. To dość skomplikowane czynności, które wymagają zastosowania obróbki mechanicznej i chemicznej. Ważną rolę w tym aspekcie pełnią m.in. takie procesy, jak:
- cynowanie,
- metalizacja,
- separowanie,
- wiercenie,
- cięcie.
Oczywiście jest tego zdecydowanie więcej, ale o tym najlepiej wiedzą wykwalifikowani fachowcy. Dodatkowo płytka PCB musi być poddawana regularnym kontrolom elektronicznym i optycznym. Tym samym mamy pewność, że finalnie uzyskamy wysokiej jakości płytkę, która nie powinna nas rozczarować swoimi podstawowymi parametrami technicznymi. Dajmy działać profesjonalistom, a na pewno się nie zawiedziemy.
Ostateczna decyzja nie będzie łatwa, dlatego też weźmy pod lupę własne oczekiwania, ale również to, aby wybierane płytki PCB charakteryzowały się odpowiednimi właściwościami dielektrycznymi i elektrycznymi, trwałością, wytrzymałością i odpornością na szkodliwe oddziaływanie środowiska pracy oraz dokładnością i precyzją wykonania (np. pod kątem ścieżek i otworów). Jeśli wiemy, że nie posiadamy w tej kategorii zaawansowanej wiedzy, nie działajmy w pojedynkę, bo szybko doprowadzimy do jakiegoś poważnego zaniedbania. Utrzymanie stabilnych warunków produkcji to absolutna konieczność, gdyż tylko w ten sposób płytka PCB będzie w stanie nam zagwarantować właściwe funkcjonowanie urządzeń elektronicznych.
Płytka PCB – krótkie podsumowanie
Krótkie podsumowanie artykułu o płytkach PCB rozpoczniemy od tego, iż są to doskonale nam znane obwody drukowane, które pojawiają się w wielu różnych urządzeniach elektronicznych. To właśnie takie obwody mają ważny wpływ na optymalne działanie poszczególnych urządzeń i możemy je znaleźć zarówno w tradycyjnych, jak i bardziej zaawansowanych układach.
Najważniejszą kwestią dla mniej zorientowanych w temacie osób jest to, aby płytka PCB odznaczała się wysoką jakością i precyzją wykonania, odpornością na szkodliwe oddziaływanie środowiska pracy, odpowiednimi właściwościami elektrycznymi i dielektrycznymi oraz trwałością. Przy ostatecznym wyborze pod uwagę bierze się kilka różnych parametrów, a mianowicie: grubość i sztywność, elastyczność, materiał wykonania (CEM, FR4, teflon), obciążalność prądową i ilość warstw (jedna lub wiele). Płytka musi być stworzona z materiału izolacyjnego, a następnie pokrywa się ją folią przewodzącą. Proces produkcji płytek PCB nie może się obejść bez cynowania, cięcia, wiercenia, separowania oraz metalizacji.
